Tube Bias Calculator descargar para android 11 (Red Velvet Cake)

La calculadora de polarización de tubo calculará los valores de polarización del tubo de potencia de la corriente de placa, la disipación y el% de disipación máxima utilizando la caída de voltaje medida a través de una resistencia de cátodo o corriente de placa medida. Tiene una base de datos de 36 tipos de tubos y calculará los ajustes de Clase A, Clase AB Sesgo fijo y Sesgo máximo de sesgo de polarización de cátodo.

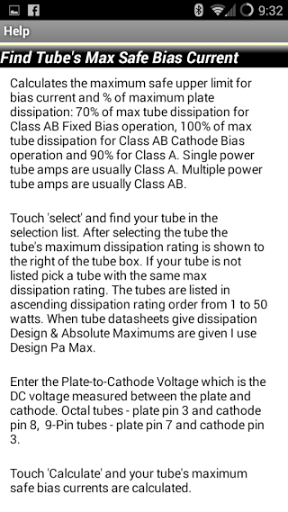

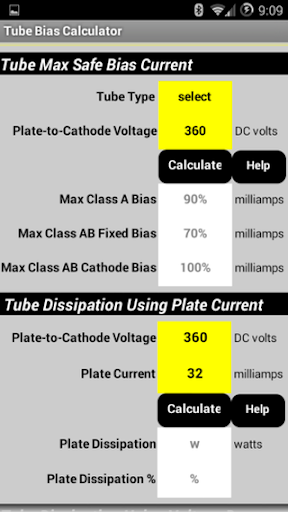

Para calcular la configuración Max Safe Bias del tubo, simplemente selecciona el tubo de la lista de selección e ingresa el voltaje de placa a cátodo (el voltaje de la placa siempre se mide entre la placa del tubo y el cátodo). Se muestran las configuraciones de Sesgo máximo seguro para la clase A fija, la clase AB, el sesgo fijo y el sesgo de cátodo.

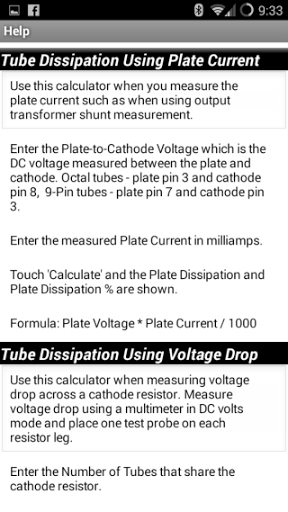

Para calcular la polarización cuando mida la corriente de la placa, como cuando usa la medición de la corriente de derivación del transformador de salida, ingrese su Tipo de Tubo y voltaje de Placa a Cátodo en la parte superior de la página, ingrese la Corriente de Placa y toque 'Calcular' y la Disipación de placa y% de disipación se muestran.

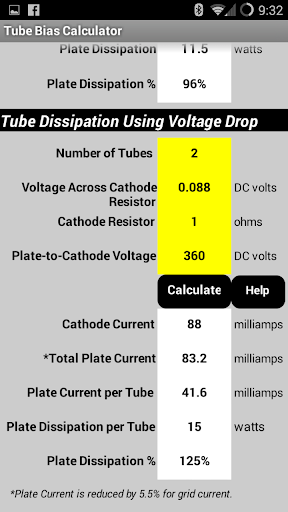

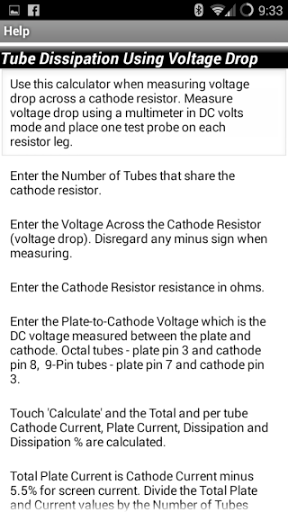

Para calcular la polarización midiendo la caída de voltaje a través de una resistencia de cátodo ingrese su Tipo de Tubo y Voltaje de Placa a Cátodo en la parte superior de la página, ingrese el Número de Tubos que comparten la resistencia de cátodo, la Voltaje de Caída a través de la Resistencia de Cátodo y Resistencia actual de la resistencia del cátodo. Toque 'Calcular' y se muestran la corriente total del cátodo, la corriente total de la placa, la disipación de la placa, el% de disipación de la placa y la corriente por tubo.

Para medir la caída de voltaje a través de una resistencia, configure su multímetro en voltios CC y toque cada pata de la resistencia con una sonda (sin tener en cuenta ningún signo negativo).

ADVERTENCIA: Los amplificadores tienen alto voltaje que puede matar incluso cuando está desconectado. No intente establecer el sesgo de un amplificador a menos que sea competente con el equipo de prueba y esté muy familiarizado con el alto voltaje y los peligros involucrados.
